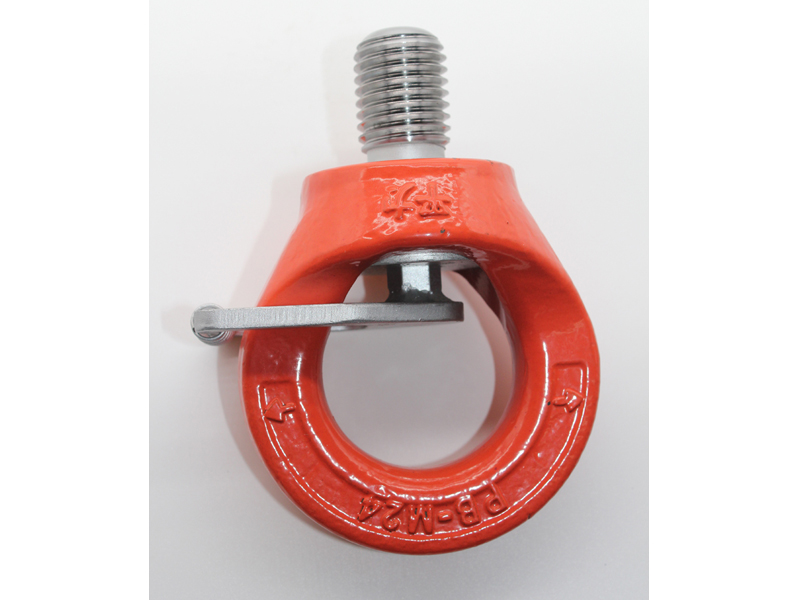

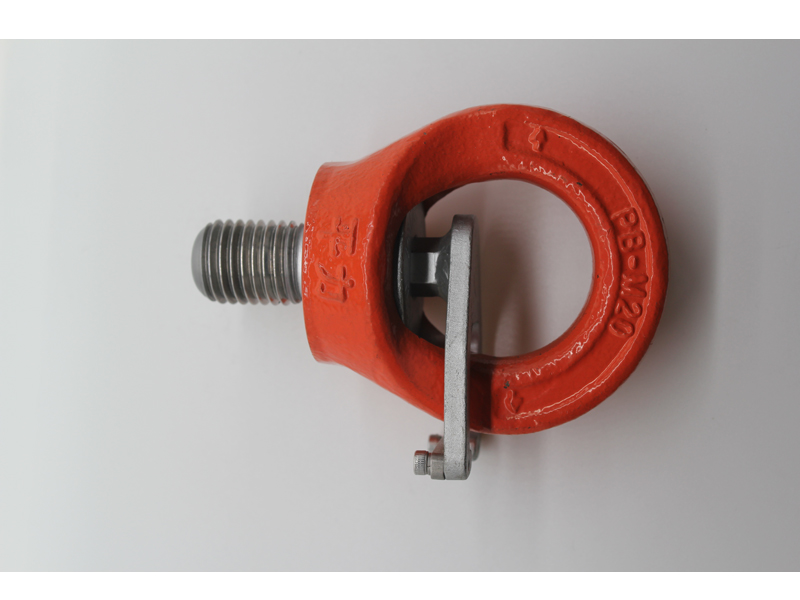

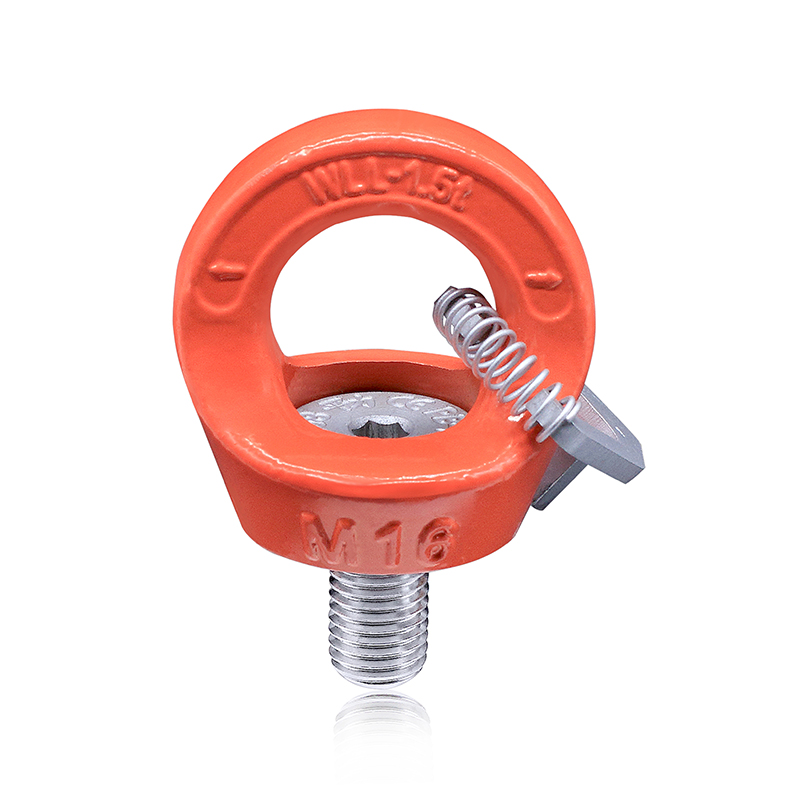

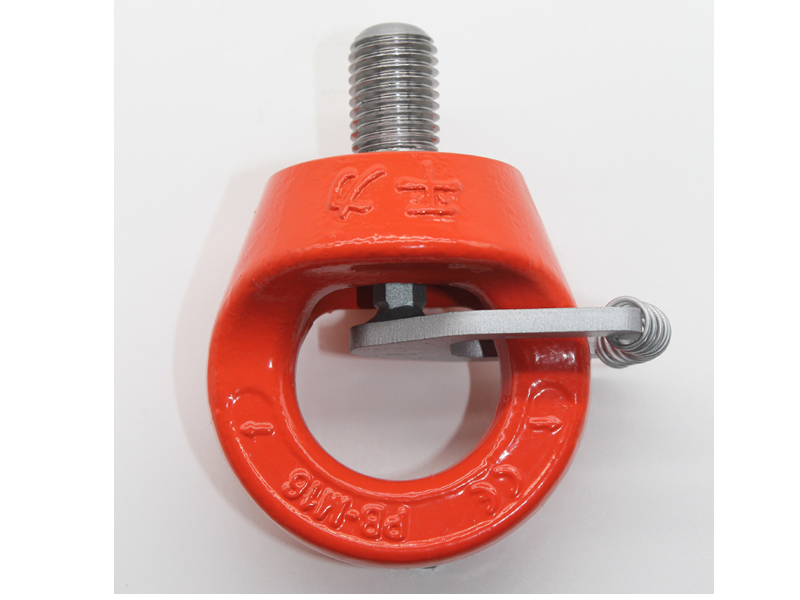

3DPB系列 G100眼型旋转吊环3D
PB-M16
PB-M20
PB-M24
PB-M42
3DPB系列 G100眼型旋转吊环3D
PB-M16
PB-M20
PB-M24
PB-M42

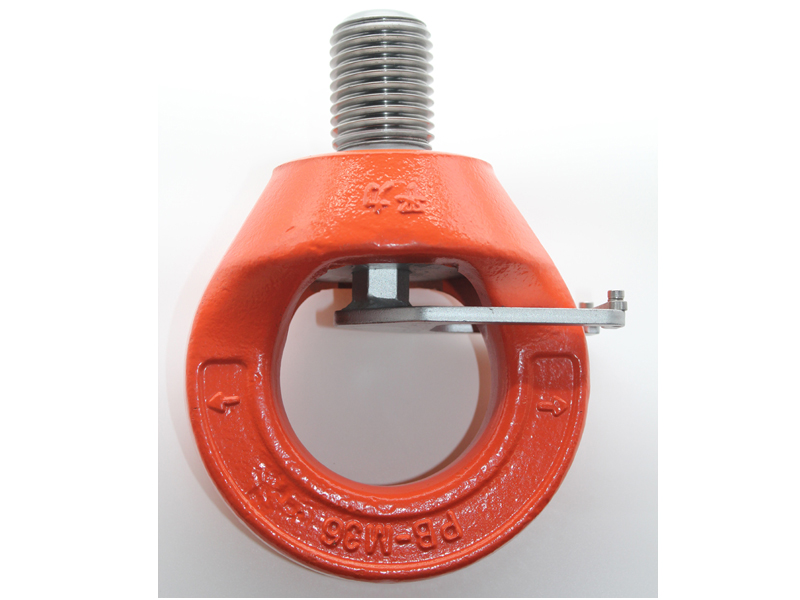

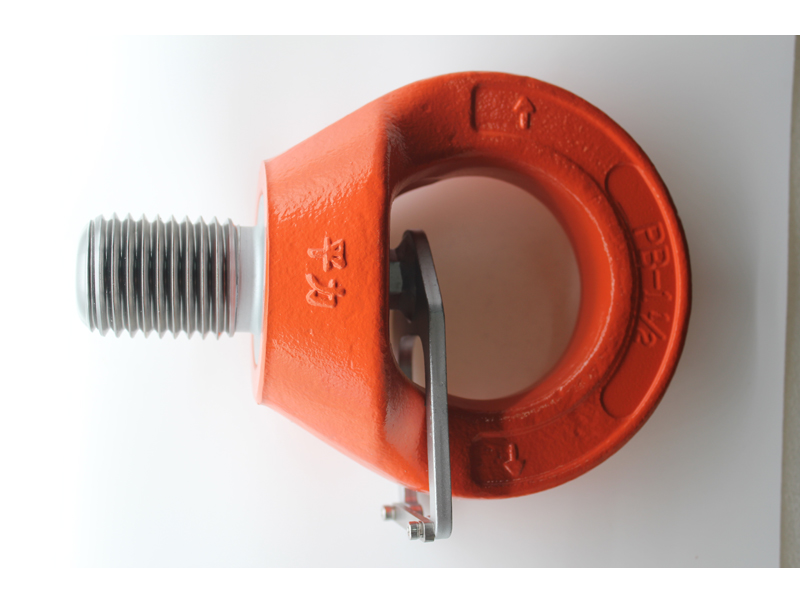

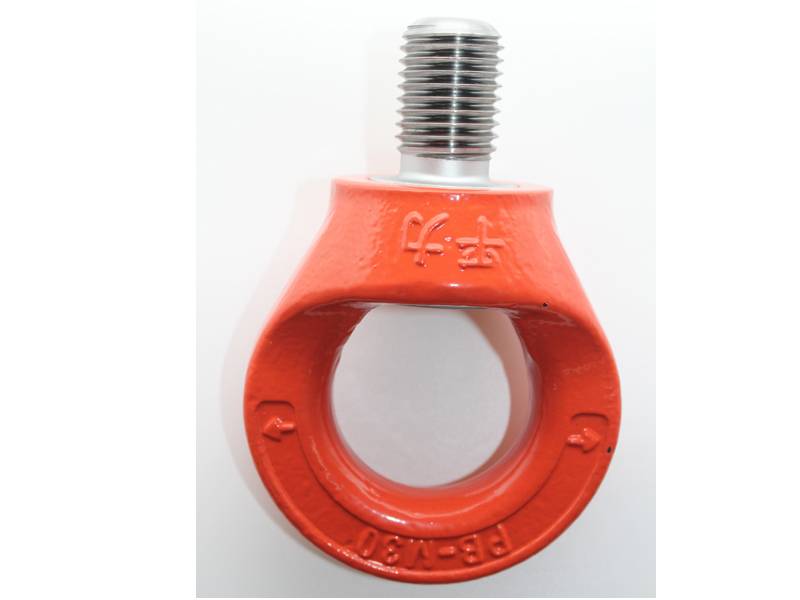

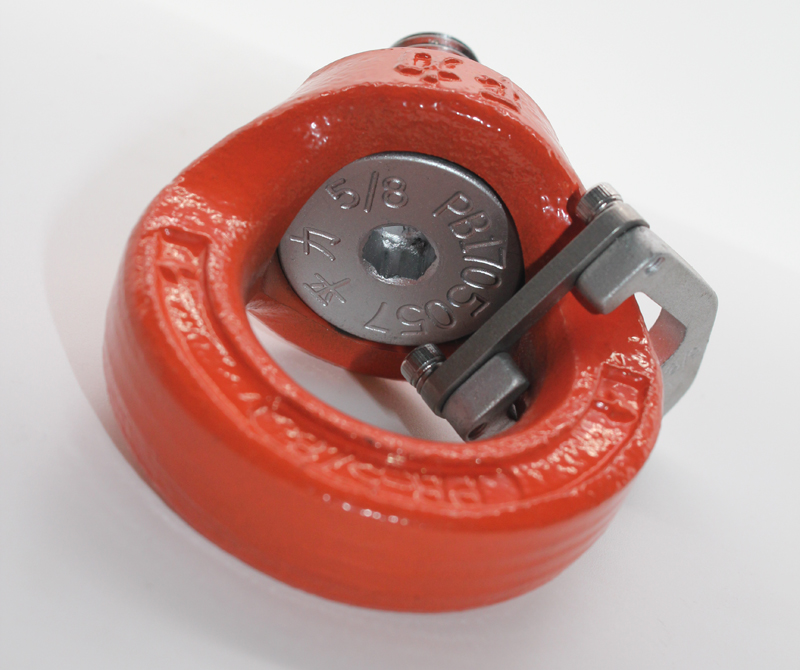

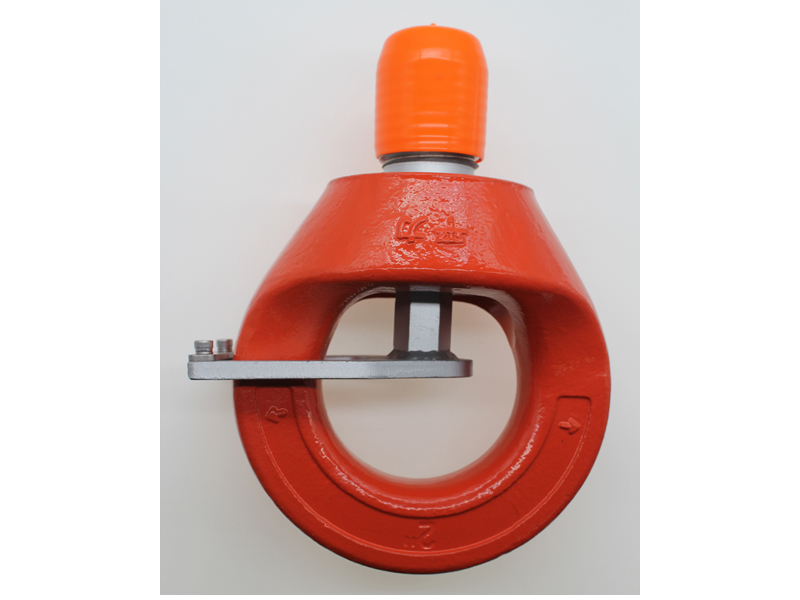

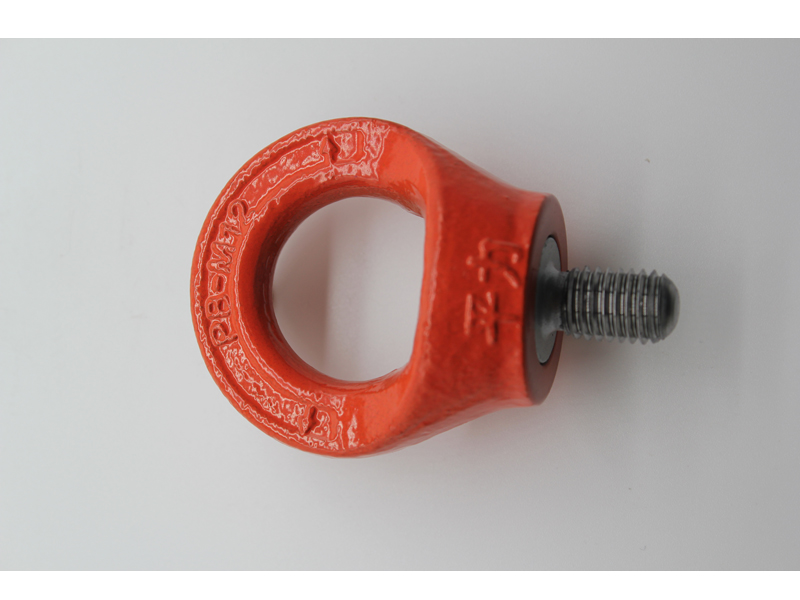

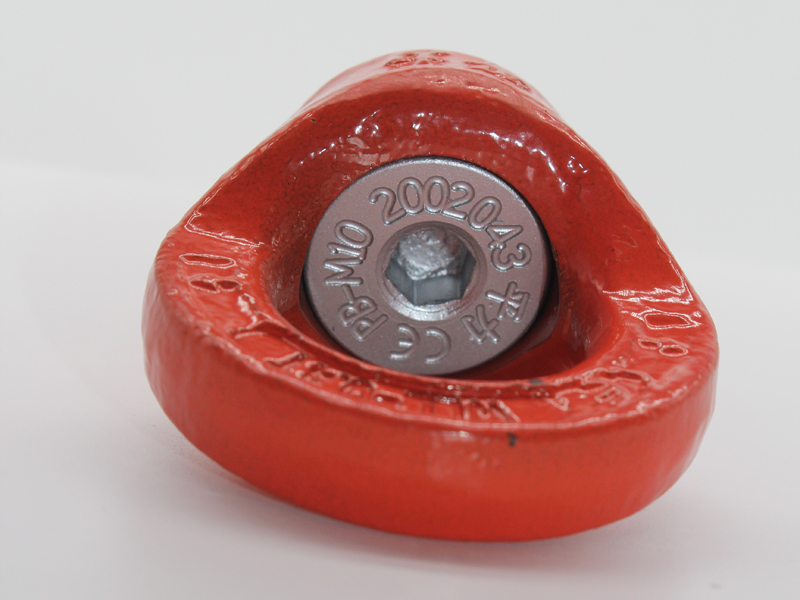

PB系列 G100眼型旋转吊环

执行标准:EN ISO 12100:2010,EN ISO 3266:2010+A1:2015

专利号:ZL 2018 2 0036340.3,ZL 2015 3 0461925.1,ZL 2018 2 0035895.6

螺纹直径(mm)

  • M8
  • M10
  • M12
  • M16
  • M20
  • M24
  • M30
  • M36
  • M42
  • M48
  • U5/16
  • U3/8
  • U1/2
  • U5/8
  • U3/4
  • U7/8
  • U1"
  • U1 1/4
  • U1 1/2
  • U1 3/4
  • U2"

3D下载:点击下载

型号: 21个备选型号
公制PB-M8
公制PB-M10
公制PB-M12
公制PB-M16
公制PB-M20
公制PB-M24
公制PB-M30
公制PB-M36
公制PB-M42
公制PB-M48
美制PB-U1/2
美制PB-U5/8
美制PB-U3/4
美制PB-U1
美制PB-U1 1/4
美制PB-U1 1/2
美制PB-U1 3/4
美制PB-U2
微信扫一扫
添加专人微信
产品定制咨询
微信二维码
  • 基本信息
  • 产品规格及尺寸
  • 起吊方式及载荷
  • 使用说明书
  • 安装使用
  • 使用案例

PB系列 G100眼型旋转吊环

产品特点
● 吊环可360°旋转起吊。在任意受力方向确保有4倍安全系数。
● 吊环采用G100级高强度的铬钼合金钢锻造成型,并均经过调质(淬火和回火)处理,确保吊环的强度及韧性。
● 吊环制造和测试都依据欧盟规范EN1677-4相关标准实施。产品通过欧盟eurocert (欧证)的CE认证。
● 所有产品可以通过检测报告来进行质量追溯。
● 吊环公制螺纹,符合欧盟规DIN EN 13标准(M-6g),UNC螺纹符合美国ASME/ANSI B18.3.1M标准(UNC-2A),螺 纹100%经过通止规检测,螺纹外径公差符合6g精度。
● 产品经过磁粉探伤,确保产品无裂纹。
● 以1.5倍工作极限载荷的作用力,进行20000次的动态抗疲劳极限测试。
● 吊环自带止动片及扳手,方便安装和拆缷。
● 产品有的产品编号,方便追溯。

吊环使用
● 螺纹孔有足够的长度,确保吊环螺纹全部旋入;
● 吊环螺纹牢牢固定,与接触面紧密贴合(用手动旋入,不允许用工具加力锁紧);
● 载荷环在垂直吊装方向时荷重可以达到。
● 额定载荷下可以旋转。但不适合90°方向上,满载时持久旋转。
● 需严格按产品操作使用说明书进行操作。

PB系列 G100眼型旋转吊环  产品规格及尺寸

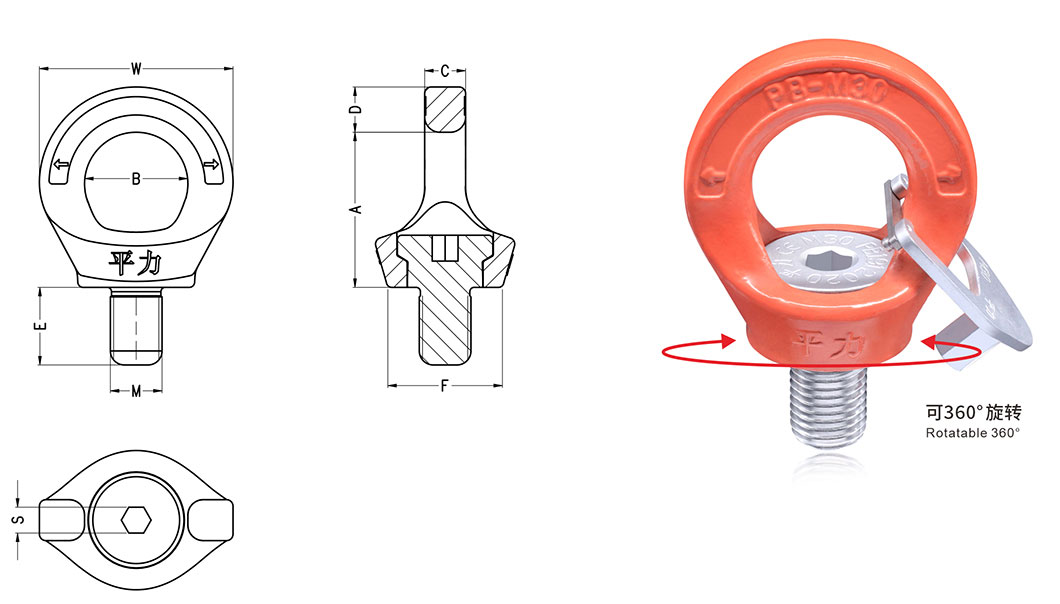

产品图示

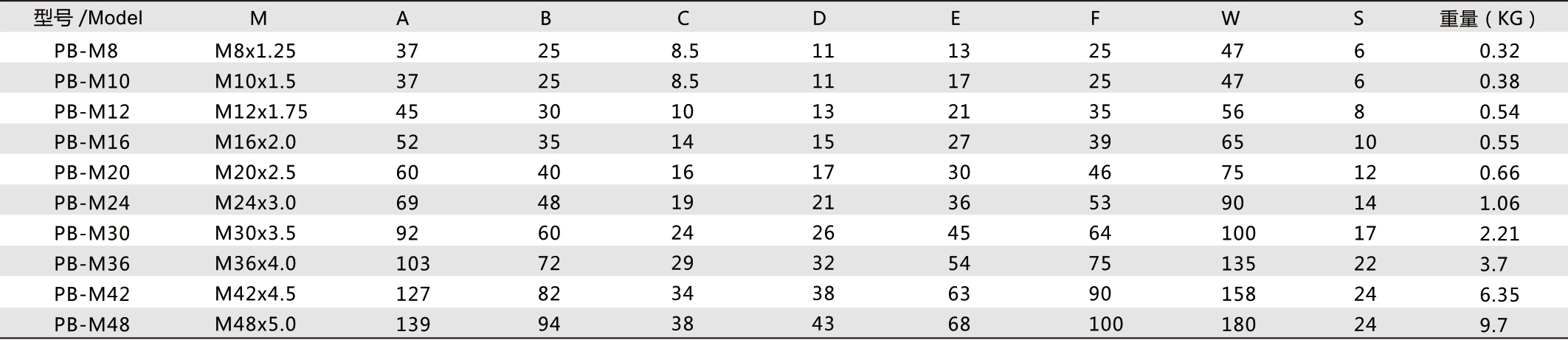

公制螺纹(PB)

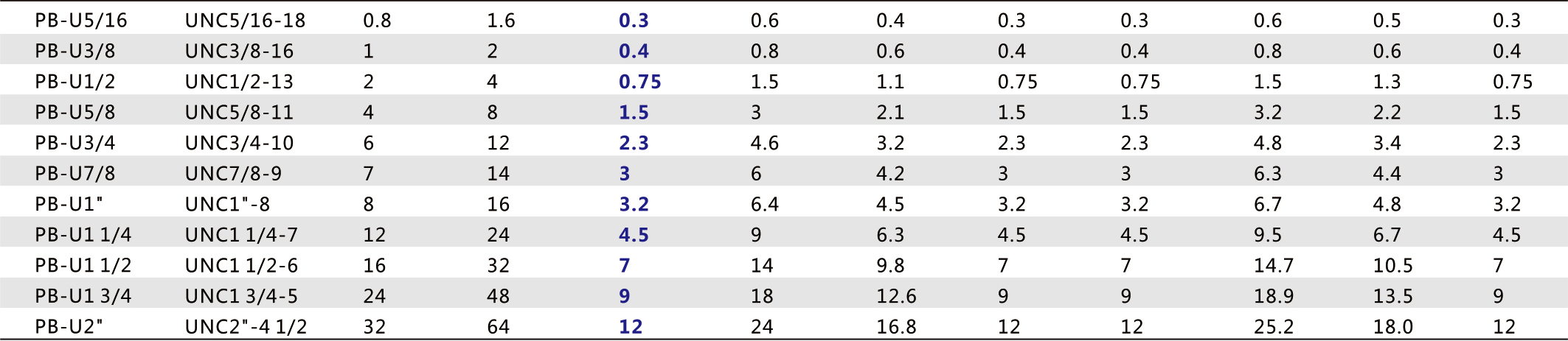

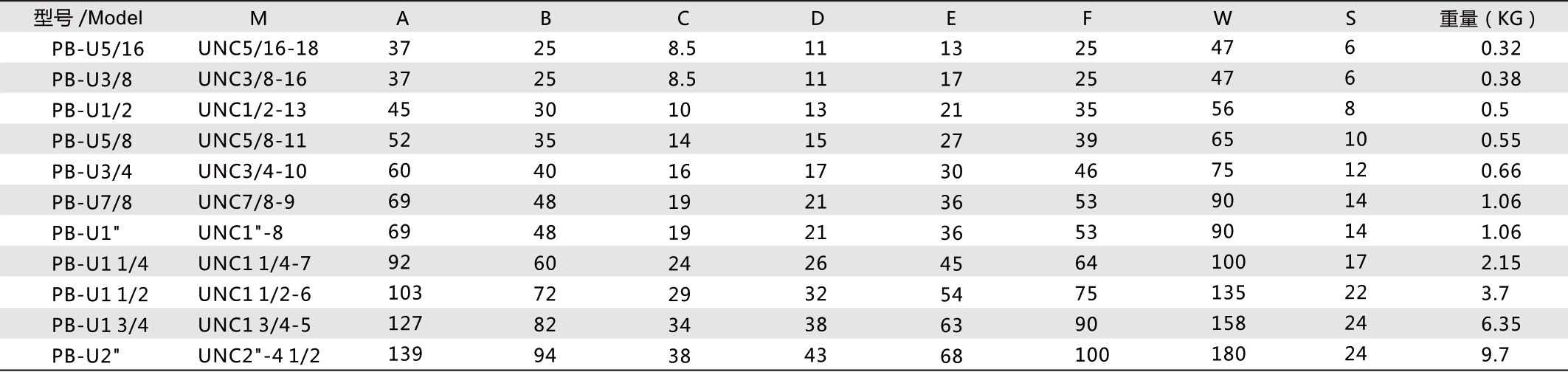

UNC螺纹(PB)

PB系列 G100眼型旋转吊环  起吊方式及载荷

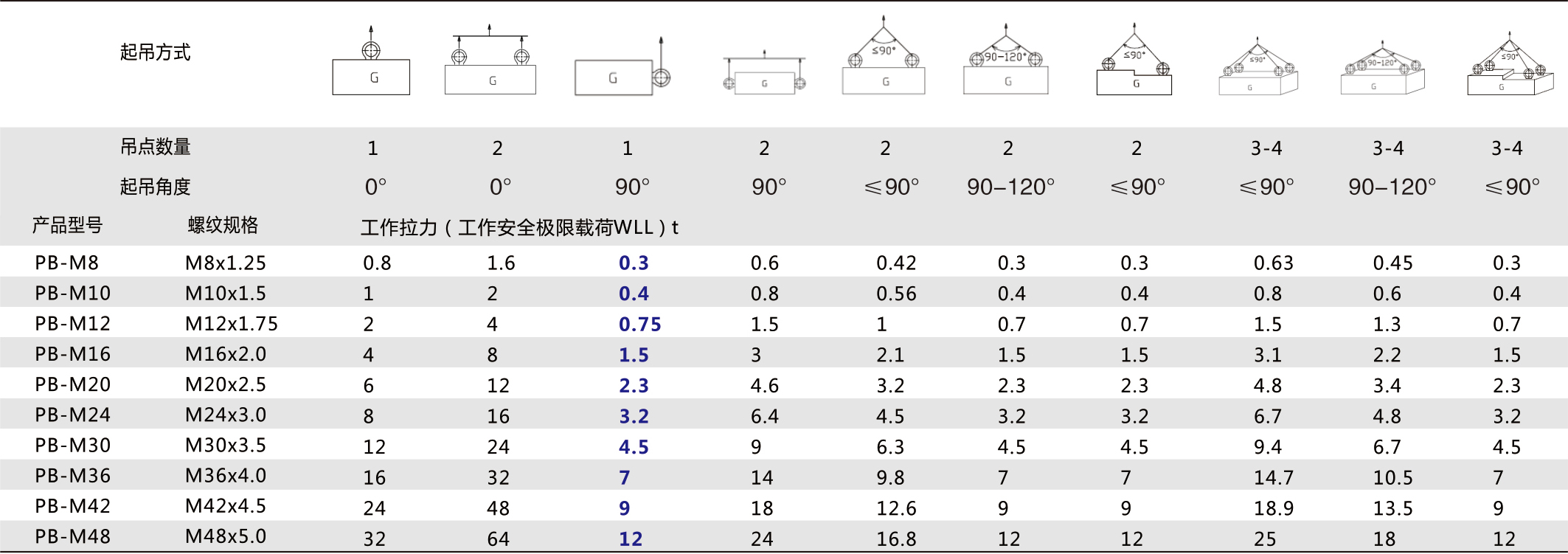

起吊方式及载荷表

起吊方式及载荷表

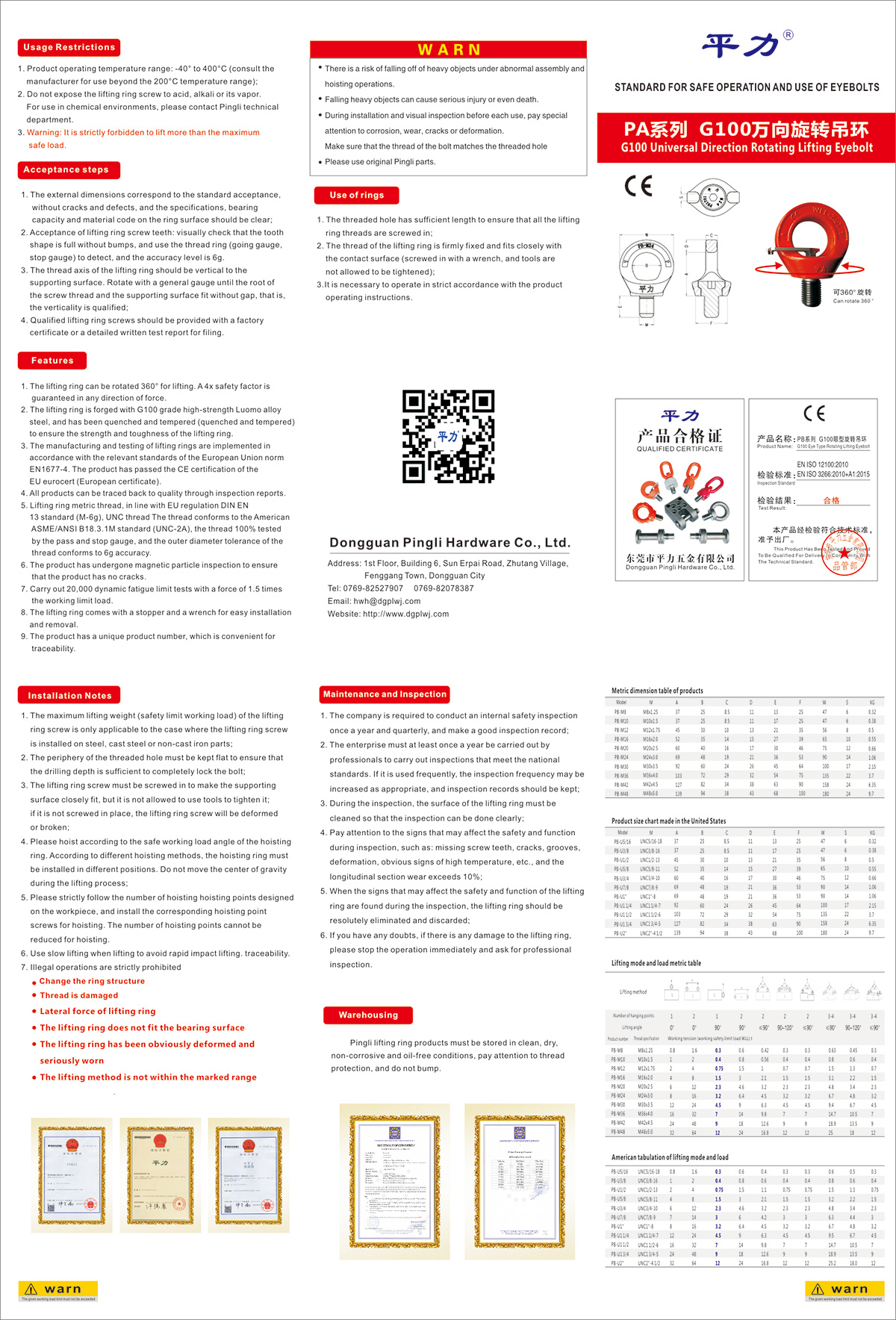

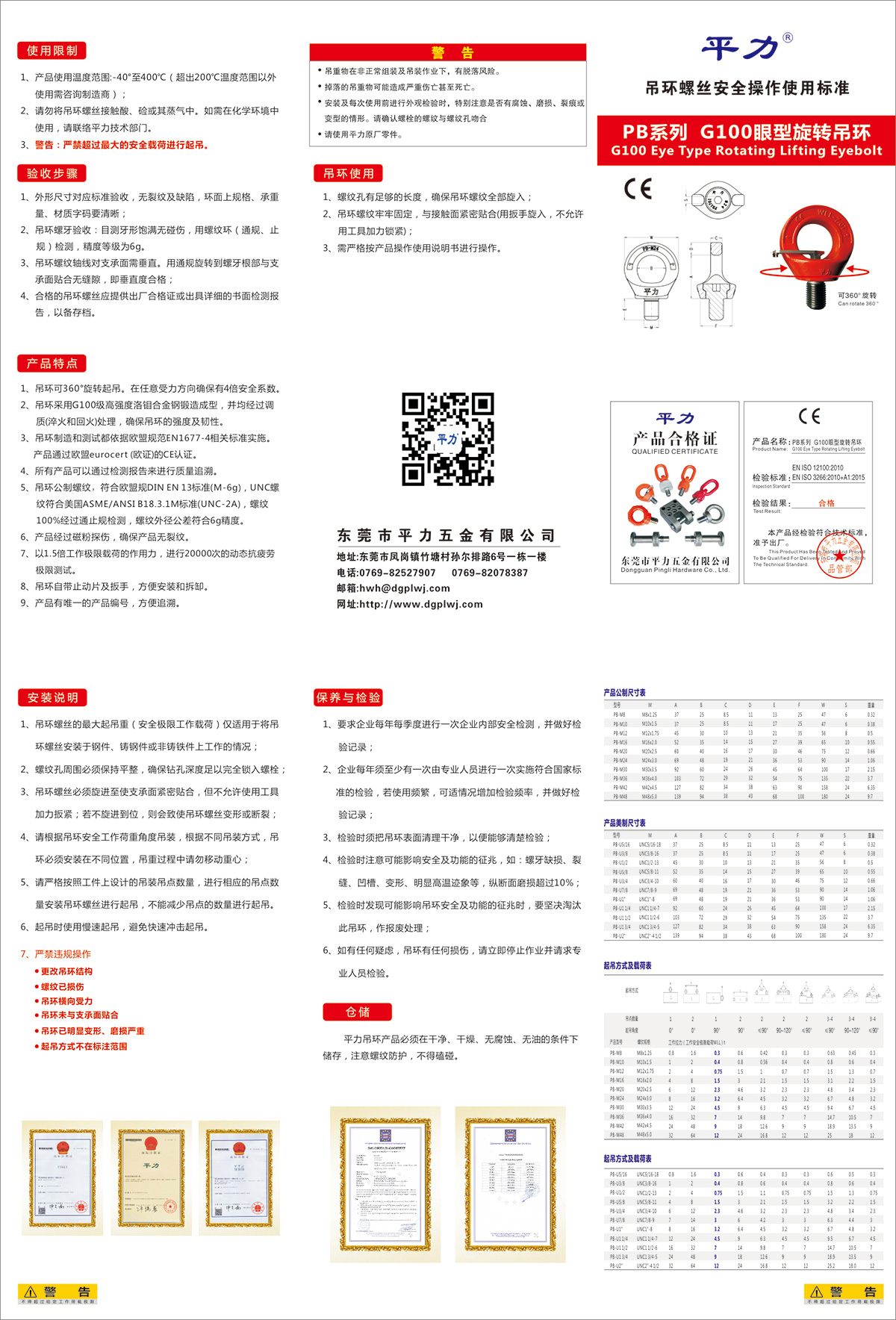

PB系列 G100眼型旋转吊环  使用说明书



PB系列 G100眼型旋转吊环  安装使用

吊环使用
● 螺纹孔有足够的长度,确保吊环螺纹全部旋入;
● 吊环螺纹牢牢固定,与接触面紧密贴合(用手动旋入,不允许用工具加力锁紧);
● 载荷环在垂直吊装方向时荷重可以达到。
● 额定载荷下可以旋转。但不适合90°方向上,满载时持久旋转。
● 需严格按产品操作使用说明书进行操作。


验收步骤
1、外形尺寸对应标准验收,无裂纹及缺陷,环面上规格、承重量、材质字码要清晰;
2、吊环螺牙验收:目测牙形饱满无碰伤,用螺纹环规(通规、止规)检测,精度等级为6g。
3、吊环螺纹轴线对支承面需垂直。用通规旋转到螺牙根部与支承面贴合无缝隙,即垂直度合格;
4、合格的吊环螺丝应提供出厂合格证或出具详细的书面检测报告,以备存档。


使用限制
1、产品使用温度范围:-40℃至400℃(超出200℃温度范围以外使用需咨询制造商);
2、请勿将吊环螺丝接触酸、硷或其蒸气中。如需在化学环境中使用,请联络平力技术部门。
3、警告:严禁超过最大的安全载荷进行起吊。


安装使用注意事项
1、吊环螺丝的最大起吊重(安全极限工作载荷)仅适用于将吊环螺丝安装于钢件、铸钢件或非铸铁件上工作的情况;
2、螺纹孔周围必须保持平整,确保钻孔深度足以完全锁入螺栓;
3、吊环螺丝必须旋进至使支承面紧密贴合,但不允许使用工具加力扳紧;若不旋进到位,则会致使吊环螺丝变形或断裂;
4、请根据吊环安全工作荷重角度吊装,根据不同吊装方式,吊环必须安装在不同位置,吊重过程中请勿移动重心;
5、请严格按照工件上设计的吊装吊点数量,进行相应的吊点数量安装吊环螺丝进行起吊,不能减少吊点的数量进行起吊。
6、起吊时使用慢速起吊,避免快速冲击起吊。
7、严禁违规操作
● 更改吊环结构;
● 吊环横向受力;
● 吊环已明显变形、磨损严重;
● 螺纹已损伤;
● 吊环未与支承面贴合;
● 起吊方式不在标注范围

保养、检验
1、要求企业每年每季度进行一次企业内部安全检验,并做好检验记录;
2、每年须至少有一次由专业人员进行一次全面检验,并做好检验记录;
3、检验时须把吊环表面清理干净,以便能够清楚检验;
4、检验时注意可能影响安全及功能的征兆,如:螺牙缺损、裂缝、凹槽、变形、明显高温迹象等,纵断面磨损超过10%
5、检验时发现可能影响吊环安全及功能的征兆时,要坚决淘汰此吊环,作报废处理;
6、如有任何疑虑,吊环有任何损伤,请立即停止作业并请求专业人员检验。

仓储
平力吊环产品必须在干净、干燥、无腐蚀、无油的条件下储存,注意螺纹防护,不得磕碰。


PB系列 G100眼型旋转吊环  使用案例
