PA系列 G100万向旋转吊环

执行标准:EN ISO 12100:2010,EN ISO 3266:2010+A1:2015,EN 1677-4:2000+A1:2008

专利号:ZL 2016 3 0014589.0,ZL 201720145134.1,ZL 2021 3 0357121.2

螺纹直径(mm)

  • M8
  • M10
  • M12
  • M16
  • M20
  • M24
  • M30
  • M36
  • M42
  • M48
  • M56
  • M64
  • M72
  • M80
  • M90
  • U5/16
  • U3/8
  • U1/2
  • U5/8
  • U3/4
  • U7/8
  • U1"
  • U1 1/4
  • U1 ½
  • U1 3/4
  • U2"
  • U2 ½

3D下载:点击下载

型号: 27个备选型号
公制PA-M8
公制PA-M10
公制PA-M12
公制PA-M16
公制PA-M20
公制PA-M24
公制PA-M30
公制PA-M36
公制PA-M42
公制PA-M56
公制PA-M64
公制PA-M72
公制PA-M80
公制PA-M90
美制PA-U1/2
美制PA-U5/8
美制PA-U3/4
美制PA-U1
美制PA-U1 1/4
美制PA-U1 ½
美制PA-U2
美制PA-U2 ½
微信扫一扫
添加专人微信
产品定制咨询
微信二维码
  • 基本信息
  • 产品规格及尺寸
  • 起吊方式及载荷
  • 使用说明书
  • 安装使用
  • 使用案例

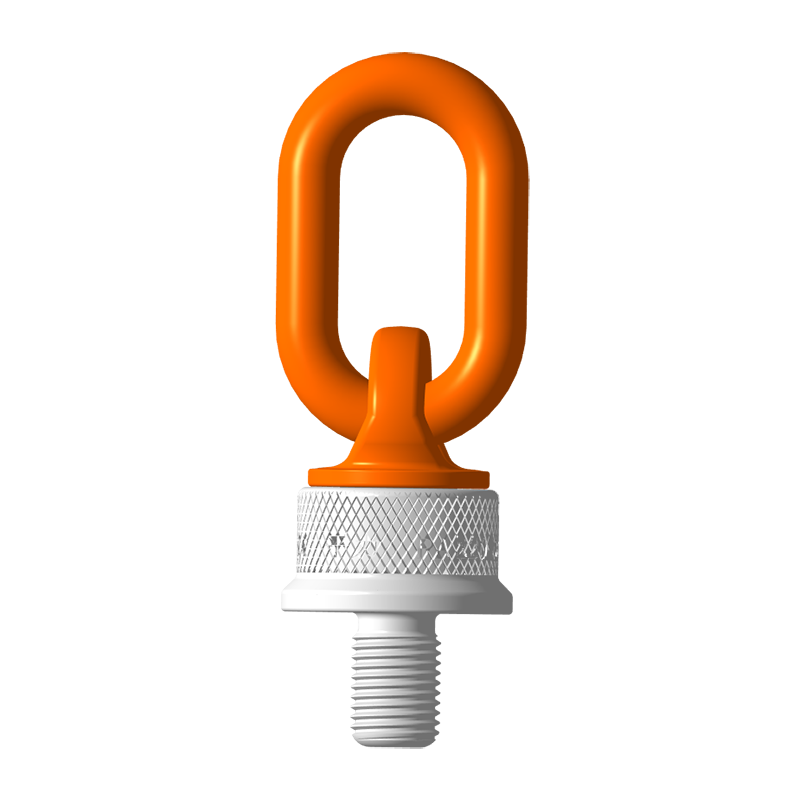

PA系列 G100万向旋转吊环

PA万向旋转吊环图纸

产品特点
● 独特滚珠轴承设计,吊环可360°旋转,可230°翻转起吊。在任意受力方向确保有4倍安全系数。
● 吊环采用G100级高强度洛钼合金钢锻造成型,并均经过调质(淬火和回火)处理,确保吊环的强度及韧性。
● 吊环制造和测试都依据欧盟规范EN1677-4相关标准实施。产品通过欧盟eurocert (欧证)的CE认证。
● 所有产品可以通过检测报告来进行质量追溯。
● 吊环公制螺纹,符合欧盟规DIN EN 13标准(M-6g),UNC螺纹符合美国ASME/ANSI B18.3.1M标准(UNC-2A),螺 纹100%经过通止规检测,螺纹外径公差符合6g精度。
● 产品经过磁粉探伤,确保产品无裂纹。
● 以1.5倍工作极限载荷的作用力,进行20000次的动态抗疲劳极限测试。
● 圆形滚花设计的吊环底座易于安装和拆缷。
● 产品有的产品编号,方便追溯。

吊环使用
● 螺纹孔有足够的长度,确保吊环螺纹全部旋入;
● 吊环螺纹牢牢固定,与接触面紧密贴合(用手动旋入,不允许用工具加力锁紧);
● 载荷环在垂直吊装方向时荷重可以达到。
● 额定载荷下可以旋转。但不适合90°方向上,满载时持久旋转。
● 需严格按产品操作使用说明书进行操作。

PA系列 G100万向旋转吊环  产品规格及尺寸

产品图示

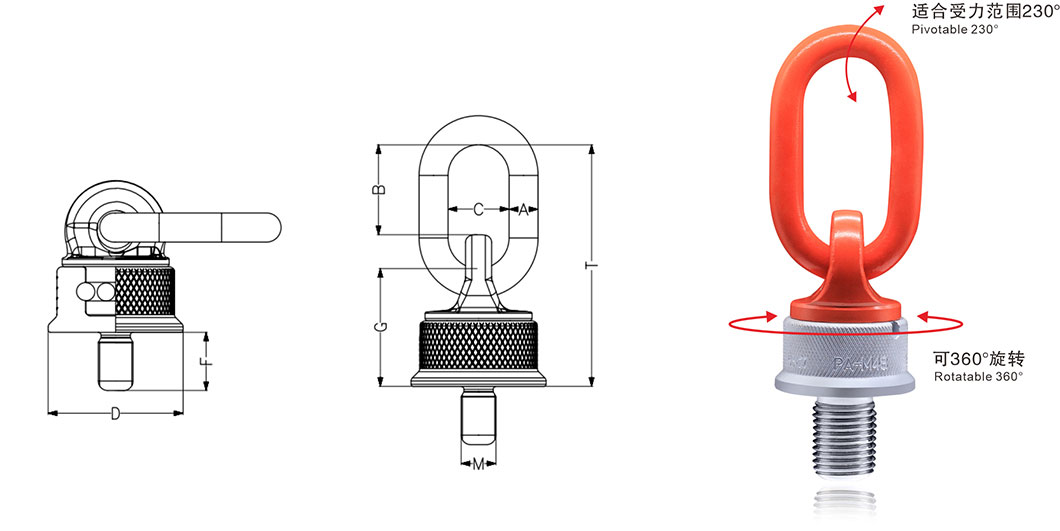

PA万向旋转吊环图纸

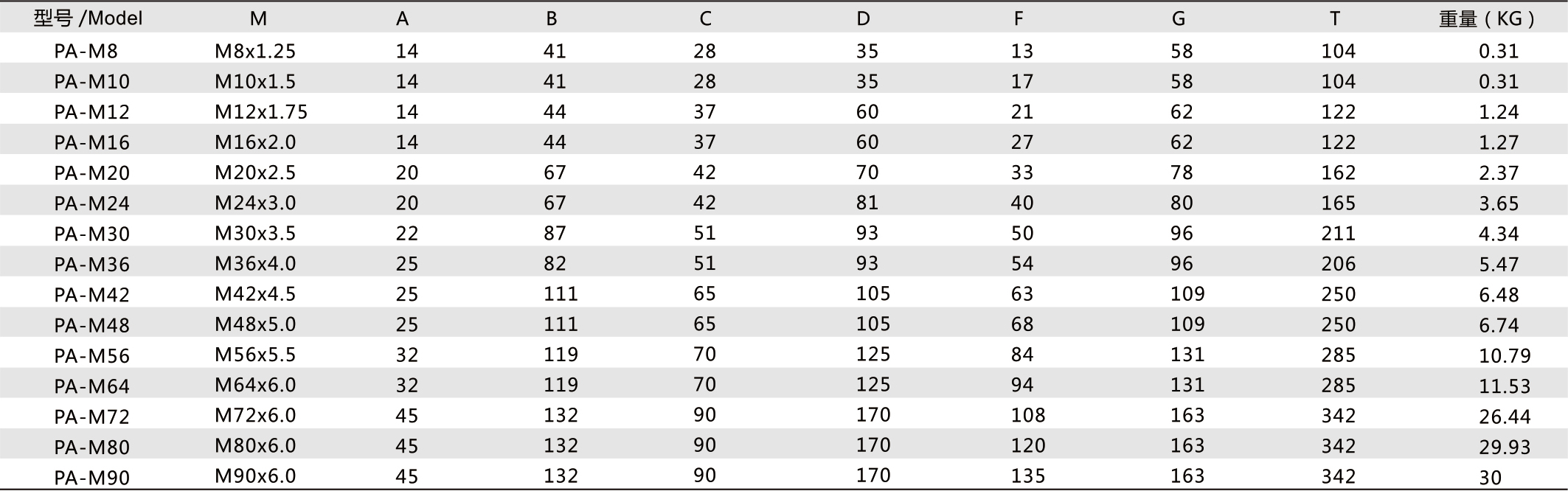

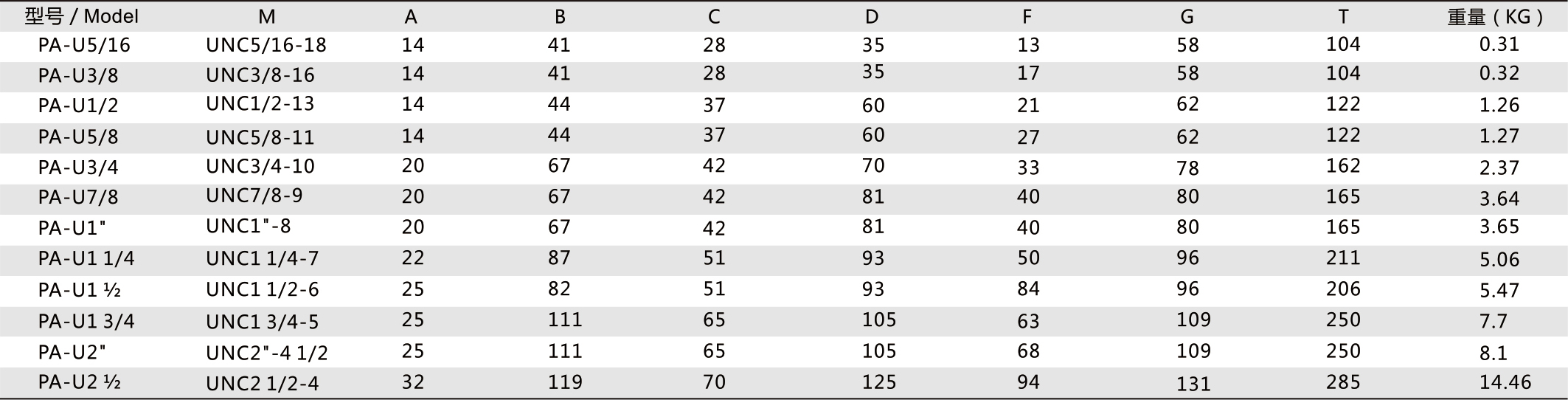

螺纹规格(PA) Thread specifications(PA)

产品型号 M A±1 B±5 C±3 D±0.5 F±0.2 G±2 T±5 重量(KG)
PA-M8 M8x1.25 14 44 37 60 13 62 122 1.2
PA-M10 M10x1.5 14 44 37 60 17 62 122 1.25
PA-M12 M12x1.75 14 44 37 60 21 62 122 1.3
PA-M16 M16x2.0 14 44 37 60 27 62 122 1.35
PA-M20 M20x2.5 20 67 42 70 33 78 162 2.4
PA-M24 M24x3.0 20 67 42 81 40 80 165 3.4
PA-M30 M30x3.5 22 87 51 93 50 96 211 4.34
PA-M36 M36x4.0 25 82 51 93 54 96 206 4.8
PA-M42 M42x4.5 25 111 65 105 63 109 250 6.48
PA-M48 M48x5.0 25 111 65 105 68 109 250 6.74
PA-M56 M56x5.5 32 119 70 125 84 131 285 10.8
PA-M64 M64x6.0 32 119 70 125 94 131 285 11.53
PA-M72 M72x6.0 45 132 90 170 108 163 342 26.7
PA-M80 M80x6.0 45 132 90 170 120 163 342 27.8
PA-M90 M90x6.0 45 132 90 170 135 163 342 30.6
PA-U5/16 UNC5/16-18 14 44 37 60 13 62 122 1.2
PA-U3/8 UNC3/8-16 14 44 37 60 17 62 122 1.25
PA-U1/2 UNC1/2-13 14 44 37 60 21 62 122 1.3
PA-U5/8 UNC5/8-11 14 44 37 60 27 62 122 1.35
PA-U3/4 UNC3/4-10 20 67 42 70 33 78 162 2.4
PA-U7/8 UNC7/8-9 20 67 42 81 40 80 165 3.4
PA-U1" UNC1"-8 20 67 42 81 40 80 165 3.5
PA-U1 1/4 UNC1 1/4-7 22 87 51 93 50 96 211 4.4
PA-U1 1/2 UNC1 1/2-6 25 82 51 93 84 96 206 4.9
PA-U1 3/4 UNC1 3/4-5 25 111 65 105 63 109 250 6.5
PA-U2" UNC2"-4 1/2 25 111 65 105 68 109 250 6.8
PA-U2 1/2 UNC2 1/2-4 32 119 70 125 94 131 285 11.5

PA系列 G100万向旋转吊环  起吊方式及载荷

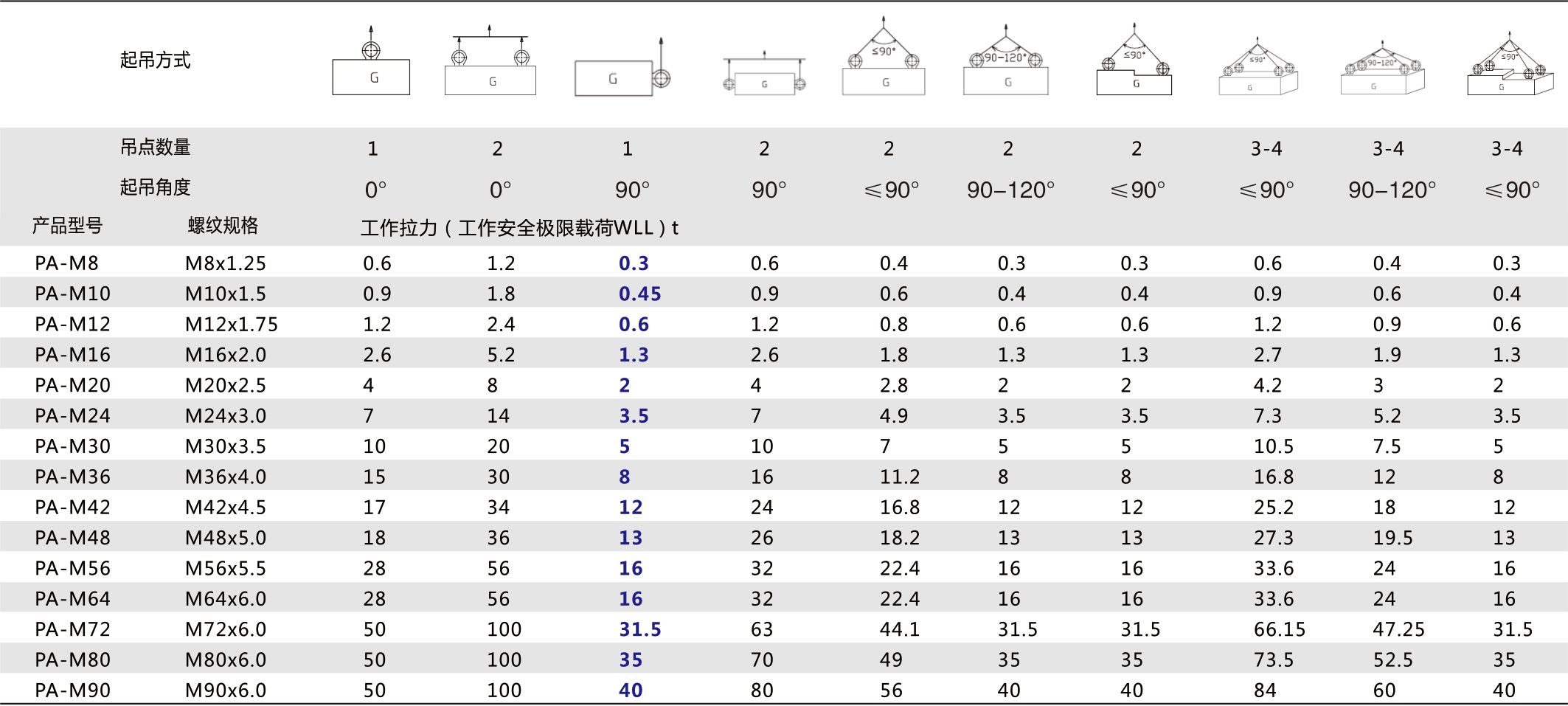

起吊方式及载荷表 Lifting Method And Load Table

起吊方式
吊点数量 1 2 1 2 2 2 2 3-4 3-4 3-4
起吊角度 90° 90° ≤90° 90-120° ≤90° ≤90° 90-120° ≤90°
产品型号 螺纹规格 工作载荷极限(WLL)t
PA-M8 M8x1.25 0.6 1.2 0.3(0.4) 0.6 0.4 0.3 0.3 0.6 0.4 0.3
PA-M10 M10x1.5 0.9 1.8 0.45(0.6) 0.9 0.6 0.4 0.4 0.9 0.6 0.4
PA-M12 M12x1.75 1.2 2.4 0.6(0.8) 1.2 0.8 0.6 0.6 1.2 0.9 0.6
PA-M16 M16x2.0 2.6 5.2 1.3(1.5) 2.6 1.8 1.3 1.3 2.7 1.9 1.3
PA-M20 M20x2.5 4 8 2(2.5) 4 2.8 2 2 4.2 3 2
PA-M24 M24x3.0 7 14 3.5(4.0) 7 4.9 3.5 3.5 7.3 5.2 3.5
PA-M30 M30x3.5 10 20 5(6.0) 10 7 5 5 10.5 7.5 5
PA-M36 M36x4.0 15 30 8(9.0) 16 11.2 8 8 16.8 12 8
PA-M42 M42x4.5 17 34 12(12) 24 16.8 12 12 25.2 18 12
PA-M48 M48x5.0 18 36 13(15) 26 18.2 13 13 27.3 19.5 13
PA-M56 M56x5.5 28 56 16(22) 32 22.4 16 16 33.6 24 16
PA-M64 M64x6.0 28 56 16(25) 32 22.4 16 16 33.6 24 16
PA-M72 M72x6.0 50 100 31.5(38) 63 44.1 31.5 31.5 66.15 47.25 31.5
PA-M80 M80x6.0 50 100 35(42) 70 49 35 35 73.5 52.5 35
PA-M90 M90x6.0 50 100 40(45) 80 56 40 40 84 60 40
PA-U5/16 UNC5/16-18 0.6 1.2 0.3(0.4) 0.6 0.4 0.3 0.3 0.6 0.4 0.3
PA-U3/8 UNC3/8-16 0.9 1.8 0.45(0.6) 0.9 0.6 0.45 0.45 0.9 0.6 0.45
PA-U1/2 UNC1/2-13 1.2 2.4 0.6(0.8) 1.2 0.8 0.6 0.6 1.2 0.9 0.6
PA-U5/8 UNC5/8-11 2.6 5.2 1.3(1.5) 2.6 1.8 1.3 1.3 2.7 1.9 1.3
PA-U3/4 UNC3/4-10 4 8 2(2.5) 4 2.8 2 2 4.2 3.0 2
PA-U7/8 UNC7/8-9 6 12 3(3.5) 6 4.2 3 3 6.3 4.4 3
PA-U1" UNC1"-8 7 14 3.5(4.0) 7 4.9 3.5 3.5 7.4 5.2 3.5
PA-U1 1/4 UNC1 1/4-7 10 20 5(6.0) 10 7.0 5 5 10.5 7.5 5
PA-U1 1/2 UNC1 1/2-6 16 32 8(9.0) 16 11.2 8 8 16.8 12.0 8
PA-U1 3/4 UNC1 3/4-5 17 48 12(12) 24 16.8 12 12 25.2 18.0 12
PA-U2" UNC2"-4 1/2 18 52 13(15) 26 18.2 13 13 27.3 19.5 13
PA-U2 1/2 UNC2 1/2-4 28 56 16(25) 32 22.4 16 16 33.6 24.0 16

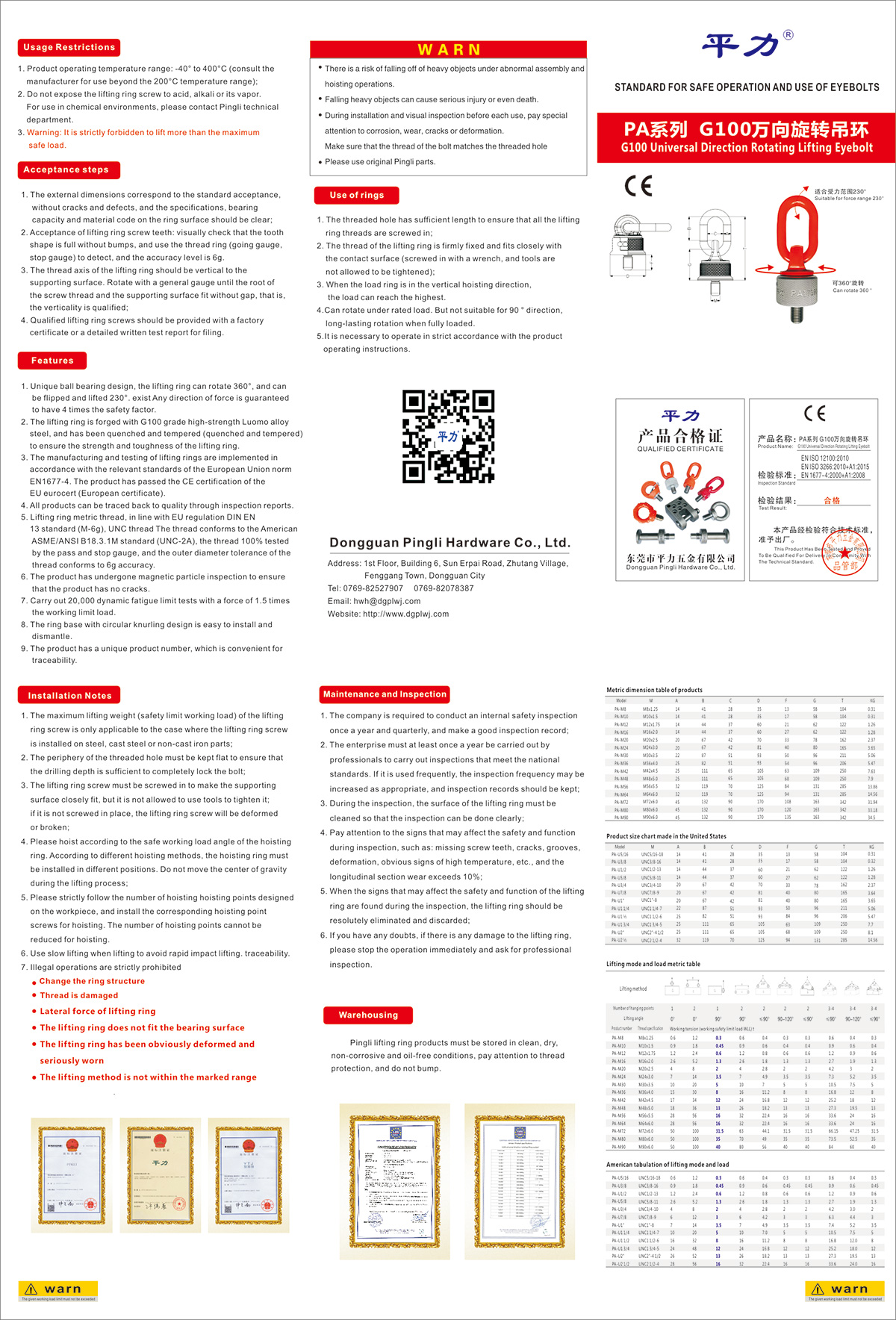

PA系列 G100万向旋转吊环  使用说明书


PA系列 G100万向旋转吊环  安装使用

吊环使用
● 螺纹孔有足够的长度,确保吊环螺纹全部旋入;
● 吊环螺纹牢牢固定,与接触面紧密贴合(用手动旋入,不允许用工具加力锁紧);
● 载荷环在垂直吊装方向时荷重可以达到。
● 额定载荷下可以旋转。但不适合90°方向上,满载时持久旋转。
● 需严格按产品操作使用说明书进行操作。


验收步骤
1、外形尺寸对应标准验收,无裂纹及缺陷,环面上规格、承重量、材质字码要清晰;
2、吊环螺牙验收:目测牙形饱满无碰伤,用螺纹环规(通规、止规)检测,精度等级为6g。
3、吊环螺纹轴线对支承面需垂直。用通规旋转到螺牙根部与支承面贴合无缝隙,即垂直度合格;
4、合格的吊环螺丝应提供出厂合格证或出具详细的书面检测报告,以备存档。


使用限制
1、产品使用温度范围:-40℃至400℃(超出200℃温度范围以外使用需咨询制造商);
2、请勿将吊环螺丝接触酸、硷或其蒸气中。如需在化学环境中使用,请联络平力技术部门。
3、警告:严禁超过最大的安全载荷进行起吊。


安装使用注意事项
1、吊环螺丝的最大起吊重(安全极限工作载荷)仅适用于将吊环螺丝安装于钢件、铸钢件或非铸铁件上工作的情况;
2、螺纹孔周围必须保持平整,确保钻孔深度足以完全锁入螺栓;
3、吊环螺丝必须旋进至使支承面紧密贴合,但不允许使用工具加力扳紧;若不旋进到位,则会致使吊环螺丝变形或断裂;
4、请根据吊环安全工作荷重角度吊装,根据不同吊装方式,吊环必须安装在不同位置,吊重过程中请勿移动重心;
5、请严格按照工件上设计的吊装吊点数量,进行相应的吊点数量安装吊环螺丝进行起吊,不能减少吊点的数量进行起吊。
6、起吊时使用慢速起吊,避免快速冲击起吊。
7、严禁违规操作
● 更改吊环结构;
● 吊环横向受力;
● 吊环已明显变形、磨损严重;
● 螺纹已损伤;
● 吊环未与支承面贴合;
● 起吊方式不在标注范围

保养、检验
1、要求企业每年每季度进行一次企业内部安全检验,并做好检验记录;
2、每年须至少有一次由专业人员进行一次全面检验,并做好检验记录;
3、检验时须把吊环表面清理干净,以便能够清楚检验;
4、检验时注意可能影响安全及功能的征兆,如:螺牙缺损、裂缝、凹槽、变形、明显高温迹象等,纵断面磨损超过10%
5、检验时发现可能影响吊环安全及功能的征兆时,要坚决淘汰此吊环,作报废处理;
6、如有任何疑虑,吊环有任何损伤,请立即停止作业并请求专业人员检验。

仓储
平力吊环产品必须在干净、干燥、无腐蚀、无油的条件下储存,注意螺纹防护,不得磕碰。

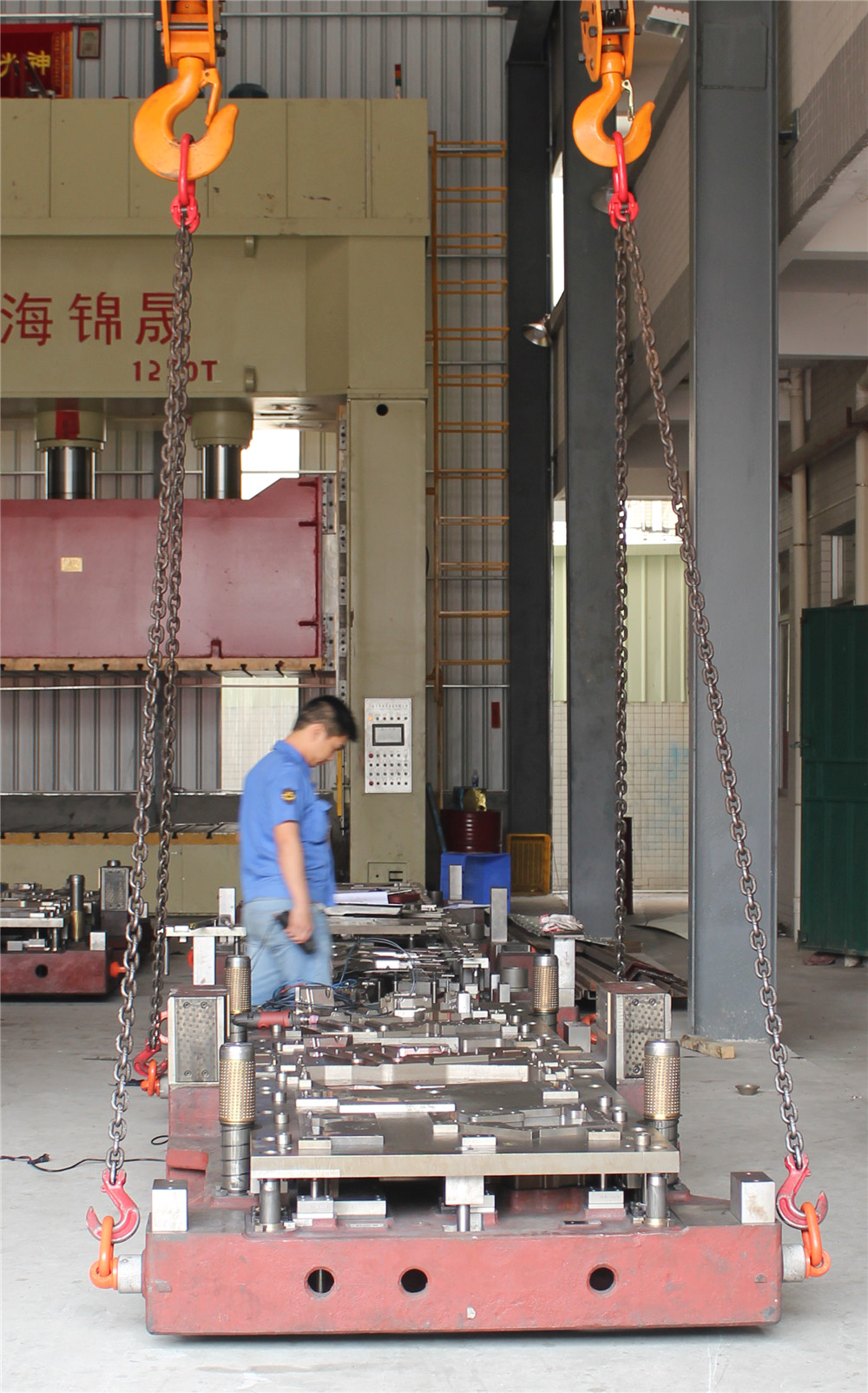

PA系列 G100万向旋转吊环  使用案例
